LibreCAD の紹介
LibreCAD は、2D 図面を作成したい人向けの無料 CAD ソフトです。建築や部品図のような平面図を扱いたい場面で、まずは費用をかけずに CAD 作業を始めたい人の候補になります。
できること・主な特徴
線分、円、寸法、レイヤーなどを使って 2D 図面を作成できます。レイヤー管理、スナップ、座標入力、寸法記入などがあり、単なるお絵描きツールよりも図面作業に寄せた操作ができます。
2D に特化しているぶん、3D CAD よりも学習範囲を絞りやすいのも利点です。まず平面図や加工図から始めたい人には、機能過多になりにくい構成です。3D モデルの作成を主目的とする場合は、別系統のソフトを検討してください。
無料ダウンロードと OS の選び方

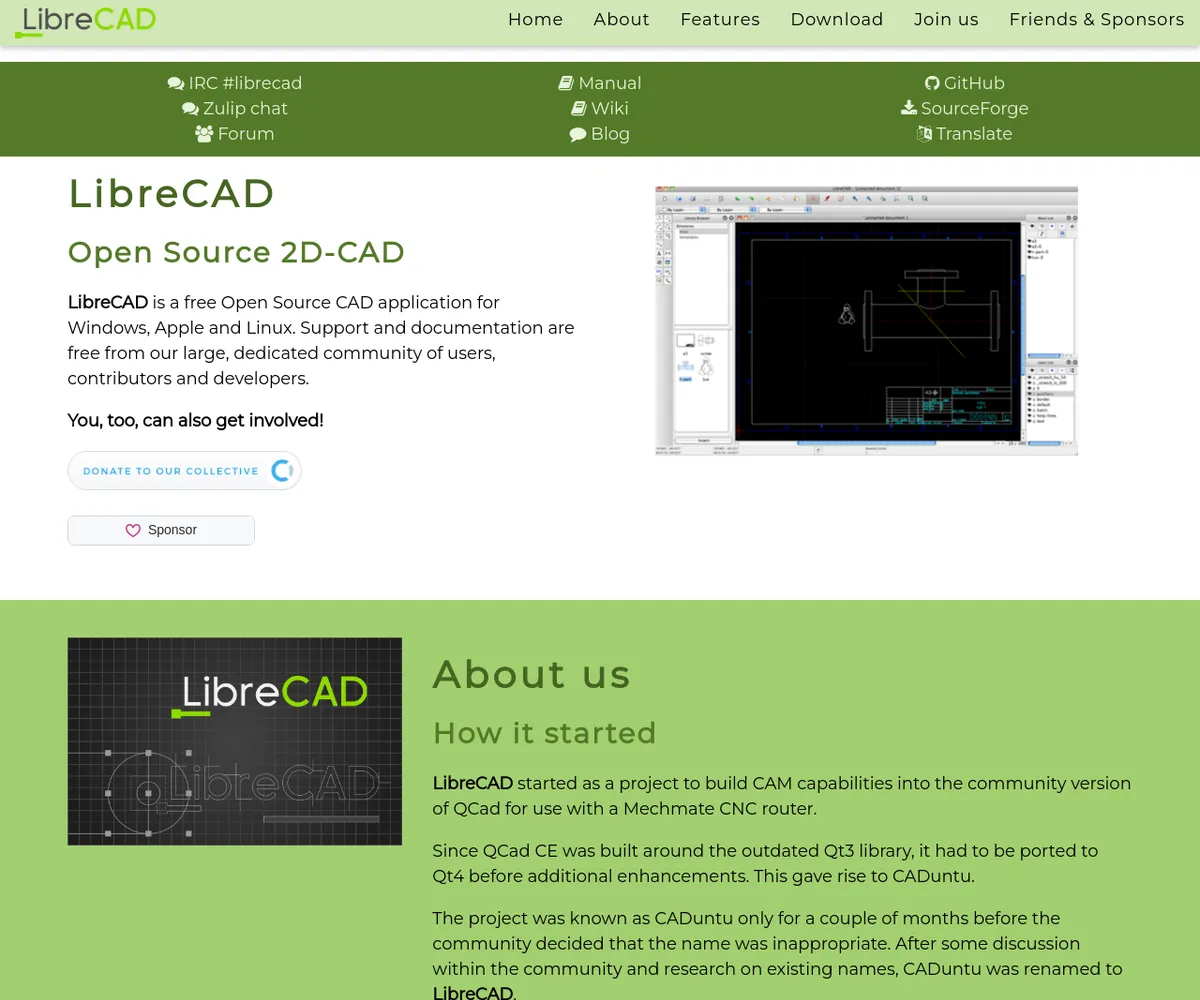

公式サイト の Download から公式 GitHub の Releases に進みます。Windows は EXE、macOS は DMG、Linux は AppImage 等の配布案内があります。安定版と試験用のプレリリースを区別し、各ファイルの対象環境を確認してください。Linux はディストリビューションのパッケージ管理も利用できますが、収録版が古い場合があります。
日本語設定と初期準備
公式の対応言語には日本語が含まれます。初回起動時の Welcome 画面で、標準の単位と画面・コマンドの言語を選びます。後から変更する場合は Options → Application Preferences の Appearance にある Language の設定を確認します。翻訳の範囲は項目や版によって異なります。
最初はテンプレートや単位設定、スナップの使い方に慣れることが重要です。図面を描き始める前にレイヤーと寸法ルールを決めておくと、あとからの修正が楽になります。小さな練習図を描き、保存・再読み込み・出力まで試してから既存図面を扱うのがおすすめです。
商用利用と図面交換の注意点
LibreCAD は GPLv2 の無料ソフトで、試用期間や年額ライセンス料を前提にしません。GPL は商用利用を禁止するライセンスではなく、仕事で図面を作ることと、ソフトを改変して再配布することは別です。改変・再配布には GPL の条件が関係します。
既存の CAD 形式とのやり取りでは、読み込み後の表示、単位、寸法、文字を確認してください。相手の業務 CAD と完全互換と決めつけず、実際のサンプルを往復させて検証すると安心です。高度な業務連携が必須の場合は、その要件を先に確認しましょう。
よくある質問
無料でも実務で使えますか？
2D 図面の作成や補助作業の候補になります。ただし、必要な精度・ファイル交換・出力を事前に確かめてください。
CAD 初心者でも使えますか？
最初は操作に慣れが必要ですが、2D に絞って学べます。まずは単位、座標、スナップを使う小さな図から始めると整理しやすくなります。
